TP0310K低噪声放大器（LNA）的特性及应用分析

2025/4/24 13:56:02
浏览次数: 3

TP0310K是一款功率低噪声放大器（LNA），可提供高增益和线性度。通过简单的输入和输出匹配，该LNA可以针对不同的频带进行调谐，目标是在0.03-3.8 GHz频带内实现低噪声、高功率和高线性。在1.85 GHz时，放大器通常提供16.5 dB增益、27.5 dBm OP1、+39 dBm OIP3和1.0 dB噪声系数，同时从+5 V电源汲取140-160 mA电流。

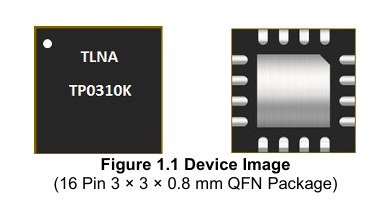

TP0310K采用紧凑、低成本的双扁平无引线（QFN）3 x 3 x 0.8 mm、16针塑料封装。

TP0310K低噪声放大器（LNA）的特性及应用分析

特性

1850 MHz时的小信号增益：16.5 dB

NF@1850MHz：1.0dB

OP1dB@1850MHz：27.5 dBm

OIP3dB@1850MHz：39dBm

5V典型工作电压

工作频率：0.03至3.8 GHz

应用

4G/5G基础设施无线电

小细胞和细胞中继器

L、S波段相控阵雷达

军用/商用无线电

SDARS天线
