TA9110K射频功率放大器的概述及特性分析

2025/4/24 14:10:22

浏览次数: 4

TA9110K是一种宽带GaN功率晶体管，能够在30 MHz至4.0 GHz频带内提供6 W CW。晶体管可以在较低的频率下使用，同时降低输出功率。输入和输出可以匹配，以获得所需频带的最佳功率和效率。

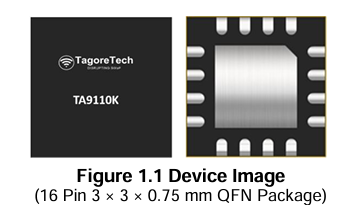

TA9110K采用紧凑、低成本的四方扁平无引脚（QFN）3 x 3 x 0.75 mm、16引脚塑料封装。

特性

●1000 MHz时的小信号增益：17 dB

●1000 MHz时的大信号增益：14 dB

●1000 MHz时的PSAT：40 dBm

●1000 MHz时PSAT的PAE:55%

●28-32V典型操作

●工作频率：30 MHz至4.0 GHz

应用

●私人移动无线电手机

●公共安全无线电

●蜂窝基础设施

●军用无线电
