TA9210D射频功率放大器的概述及特性分析

2025/4/24 14:13:00
浏览次数: 6

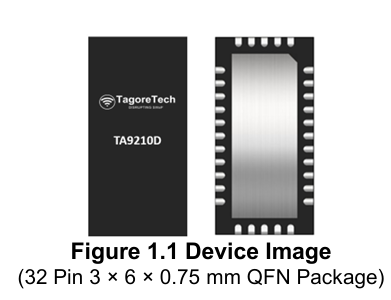

TA9210D是一款宽带12.5W GaN功率晶体管，覆盖30 MHz至2.7 GHz频带，单次匹配。TA9210D的可用频率高达4 GHz。输入和输出可以匹配，以获得所需频带的最佳功率和效率。TA9210D采用紧凑、低成本的四方扁平无引脚（QFN）3 x 6 x 0.75 mm、32引脚塑料封装。

TA9210D射频功率放大器的概述及特性分析

特性

●800 MHz时的小信号增益：18 dB

●800 MHz时的大信号增益：13.5 dB

● PSAT@800MHz：41.5dBm

● PAE@PSAT@800MHz：>55%

●28–32V典型操作

●工作频率：30 MHz至4.0 GHz

应用

●私人移动无线电手机

●公共安全无线电

●蜂窝基础设施

●军用无线电

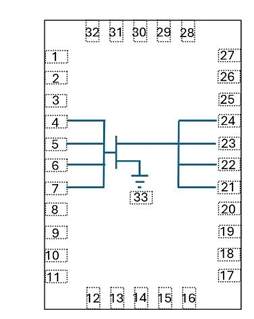

引脚配置图

TA9210D射频功率放大器的概述及特性分析
