TS72421K特罗半导体射频开关的特性及应用分析

2025/4/25 13:34:13
浏览次数: 5

TS72421K是一款基于尖端GaN技术的对称反射单极四掷（SP4T）开关，专为宽带和高功率开关应用而设计。TS72421K在700MHz至3.8GHz频率范围内的宽带性能使其成为所有需要低插入损耗、高隔离度和高线性度的小型封装应用的优秀开关。4条控制线可以独立选择多达16个可能的位置。

TS72421K特罗半导体射频开关的特性及应用分析

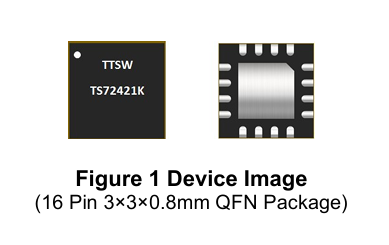

TS72421K采用紧凑的四方扁平无引脚（QFN）3x3mm 16引脚塑料封装。

特性

●低插入损耗：0.45dB@800MHz

●高线性功率处理

●射频线路上没有外部隔直电容器

●40dBm CW热切换功能

●多功能2.6-5.5V电源

●工作频率：700MHz至3.8GHz

应用

●ADS-B系统

●蜂窝基础设施

●小细胞

●LTE中继和微蜂窝

●卫星终端
