TS8329K特罗半导体射频开关的特性及应用分析

2025/4/25 13:39:54

浏览次数: 3

TS8329K是一种非对称反射单极双掷（SPDT）开关，专为宽带、高峰值功率开关应用而设计。TS8329K在500MHz至8.5GHz频率范围内的宽带性能使其成为所有需要低插入损耗、高隔离度和高线性度的小型封装应用的优秀开关。

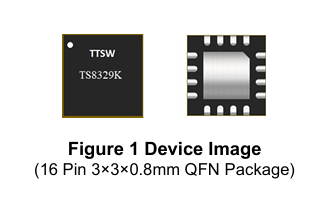

TS8329K采用紧凑的四方扁平无引脚（QFN）3x3mm 16引脚塑料封装。

特性

● 低插入损耗（TX/RX）：0.4/0.5dB@3000MHz

● 高隔离度（RX路径）：3000MHz时38dB

● 高峰值功率处理能力

● 射频线路上没有外部隔直电容器

● 所有射频端口均处于关闭状态

● 多功能2.6-5.5V电源

● 工作频率：500MHz至8.5GHz

应用

● 4G、 5G系统

● RX保护

● 蜂窝基础设施

● 小细胞

● LTE中继和微蜂窝

● Radar
