TS8029N特罗半导体射频开关的特性及应用分析

2025/4/25 13:48:34
浏览次数: 4

TS8029N是一种非对称反射单极双掷（SPDT）开关，专为宽带、高功率开关应用而设计。通过简单的宽带匹配，TS8029N可以覆盖700MHz至5.0GHz的带宽，并在小封装尺寸内提供低插入损耗、高隔离和高线性。TS8029N是一款出色的开关，适用于在小封装尺寸内需要低插入损耗、高隔离和高线性的所有应用。

TS8029N特罗半导体射频开关的特性及应用分析

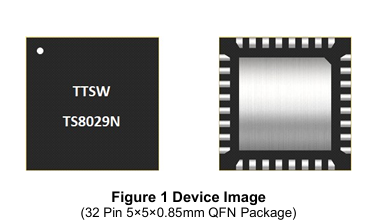

TS8029N采用紧凑型四扁平无引脚（QFN）5x5mm 32引脚塑料封装。

特性

● 低TX插入损耗：0.20dB@800MHz

● 高隔离度：800MHz时为51dB

● 631W峰值功率处理

● 多功能2.6-5.5V电源

● 工作频率：700MHz至5.0GHz

应用

● 蜂窝基础设施

● ADS-B、敌我识别系统

● 低功率的无线接入节点

● 宏单元
