TS8728N特罗半导体射频开关的特性及应用分析

2025/4/25 13:53:46

浏览次数: 5

TS8728N是一种非对称反射单极双掷（SPDT）开关，专为宽带、高功率开关应用而设计。TS8728N可以覆盖500MHz至4.0GHz的带宽，并在小封装尺寸内提供低插入损耗、高隔离和高线性。

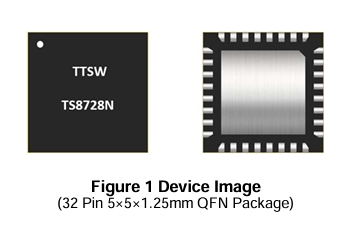

TS8728N采用紧凑型四扁平无引脚（QFN）5x5mm2 32引脚塑料封装。

特性

•切换时间：0.75s

•低TX插入损耗：0.39dB@3550MHz

•高隔离度：3550MHz时为38dB

•400W 20%占空比2.0ms脉冲宽度

•多功能2.6-5.25V电源

•工作频率：500MHz至4.0GHz

应用

●L波段雷达

●S波段雷达
