HFCW-6010+高通滤波器的特性参数、特性及应用分析

2025/4/25 13:58:20
浏览次数: 3

HFCW-6010+是一款高通滤波器，通带范围为6400 MHz至20000 MHz，支持多种应用。由于战略性地构建了布局，该模型在宽带上提供了良好的插入损耗。该滤波器采用微小的0603陶瓷形状，带有环绕式端子，是密集PCB布局的理想选择，由于寄生效应导致的性能变化最小。

HFCW-6010+高通滤波器的特性参数、特性及应用分析

规格参数

产品: High Pass Filters

频率: 6.4 GHz to 20 GHz

阻抗: 50 Ohms

端接类型: SMD/SMT

封装 / 箱体: JC0603C

最小工作温度: - 55 C

最大工作温度: + 125 C

系列: HFCW

封装: Reel

封装: Cut Tape

商标: Mini-Circuits

介入损耗: 2 dB

特性

•很好的抑制，典型值为45 dB。

•小尺寸0603（0.063英寸X 0.032英寸X 0.024英寸）

•温度稳定

•LTCC结构

应用

•测试和测量

•军事应用

•电信和宽带无线系统

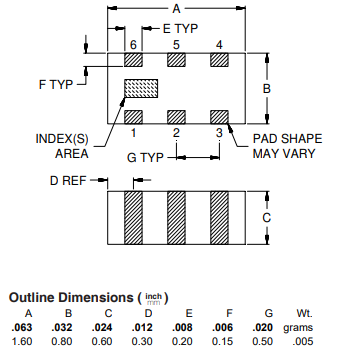

尺寸图
