TS8729N特罗半导体射频开关的特性及应用

2025/4/27 13:25:25

浏览次数: 2

TS8729N是一种非对称反射单极双掷（SPDT）开关，专为宽带、高功率开关应用而设计。TS8729N可以覆盖500MHz至2.0GHz的带宽，并在小封装尺寸内提供低插入损耗、高隔离和高线性。

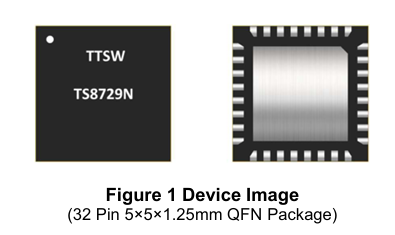

TS8729N采用紧凑型四扁平无引脚（QFN）5x5mm 32引脚塑料封装。

特性

●低TX插入损耗：800MHz时为0.19dB

●高隔离度：40dB@800MHz

●550W 20%占空比2.0ms脉冲宽度

●多功能2.6-5.5V电源

●工作频率：500MHz至2.0GHz

应用

● L波段雷达

● TBD
