TS7329K特罗半导体射频开关的特性及应用分析

2025/4/27 13:30:43

浏览次数: 3

TS7329K是一种非对称反射单极双掷（SPDT）开关，专为宽带、高峰值功率开关应用而设计。TS7329K在500MHz至5GHz频率范围内的宽带性能使其成为所有需要低插入损耗、高隔离度和高线性度的小型封装应用的优秀开关。

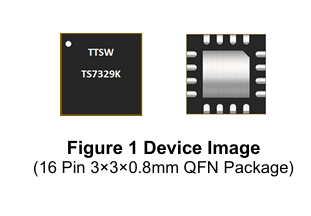

TS7329K采用紧凑的四方扁平无引脚（QFN）3x3mm 16引脚塑料封装。

特性

●低插入损耗（TX/RX）：2600MHz时为0.4/0.6dB

●高隔离度（RX路径）：2600MHz时40dB

●高峰值功率处理能力

●射频线路上没有外部隔直电容器

●所有射频端口关闭状态

●多功能2.6-5.5V电源

●工作频率：500MHz至5GHz

应用

●4G、5G系统

●RX保护

●蜂窝基础设施

●小细胞

●LTE中继和微蜂窝

●雷达
