TS7529N特罗半导体射频开关的特性及应用解析

2025/4/27 13:35:09

浏览次数: 3

TS7529N是一种非对称反射单极双掷（SPDT）开关，专为宽带、高峰值功率开关应用而设计。TS7529N在700M至4GHz频率范围内的宽带性能使其成为所有需要低插入损耗、高隔离度和高线性度的小型封装应用的优秀开关。

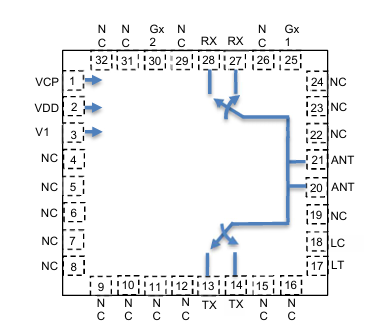

TS7529N采用紧凑型四扁平无引脚（QFN）5x5mm、32引脚塑料封装。

特性

低插入损耗（TX路径）：0.65dB@2.7GHz

高隔离（RX路径）：2.7GHz时为45dB

316W峰值功率处理

射频线路上没有外部隔直电容

多功能2.6-5.25V电源

应用

蜂窝基础设施

小细胞

LTE中继和微蜂窝

卫星终端
