TS64210L特罗半导体射频开关的特性及应用解析

2025/4/27 13:42:14
浏览次数: 4

TS64210L是一种反射式开放式单极双掷（SP2T）开关，专为需要高RF峰值电压处理的天线或滤波器调谐应用而设计。TS64210L适用于1MHz至3GHz的频率范围。TS64210L的下限为1.1Ω 导通电阻和截止电容为0.28pF。此开关最多可以选择4个独立状态。

TS64210L特罗半导体射频开关的特性及应用解析

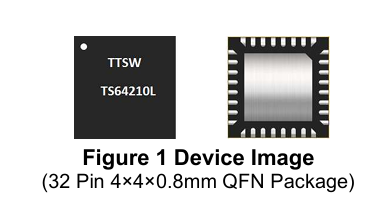

TS64210L采用紧凑的四扁平无引脚（QFN）4x4mm 32引脚塑料封装。

特性

● 低1.1Ω 导通电阻

● 0.28pF-Coff

● 120V射频峰值电压处理

● 每个州都可以独立控制

● 4 独立状态配置

● 射频线路上没有外部隔直电容器

● 多功能2.6~5.5V电源

● 1.2~5.0V数字控制

应用

● 滤波器和天线调谐

● 动态匹配

● 私人移动无线电手机

● 公共安全手机
在线留言询价
推荐阅读
  • TGA2594-HM功率放大器的简述及特征引脚图
    点击次数: 1
    2025-12-05
    Qorvo的TGA2594-HM是基于Qorvo 0.15um GaN-on-SiC工艺制造的封装功率放大器。TGA2594-HM的工作频率为27至31 GHz，饱和输出功率为36.5 dBm，功率附加效率为25%，小信号增益为25 dB。TGA2594-HM采用密封的22引线7x7 mm陶瓷QFN，设计用于印刷电路板的表面安装。该封装采用铜基，提供卓越的热管理。TGA2594-HM非常适合支持商业和军事应用。两个射频端口都集成了隔直电容，完全匹配50欧姆。无铅，符合RoHS标准。特征•频率范围：27-31GHz•磅：PIN=14 dBm时为36.5 dBm•PAE:25%连续波•小信号增益：25 dB•IM3:-35 dBc@25 dBm磅/音•偏压：VD=20 V，IDQ=140 mA，VG=-3 V（典型值）•包装尺寸：7 x 7 x 1.3毫米应用•军用卫星通信终端•商用卫星通信终端•点对点数字广播•点对多点数字广播引脚配置图如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
  • AD9963低功耗MxFE®转换器的简述及引脚配置图
    点击次数: 1
    2025-12-05
    AD9963是引脚兼容的12位低功耗MxFE®转换器，提供两个采样速率为100 MSPS的ADC通道和两个采样速率为170 MSPS的DAC通道。这些转换器针对要求低功耗和低成本的通信系统的发射和接收信号路径进行了优化。数字接口提供灵活的时钟选项。发射路径可配置为1×、2×、4×和8×插值。接收路径具有一个可旁路的2×抽取低通滤波器。引脚配置图特征• 双通道10位/12位、100 MSPS ADCSNR = 67 dB, fIN = 30.1 MHz• 双通道10位/12位、170 MSPS DACACLR = 74 dBc• 5 个辅助模拟输入/输出通道• 低功耗：• 支持全双工和半双工数据接口• 72引脚、无铅小型LFCSP封装应用无线基础设施微微蜂窝基站医疗器械超声AFE便携式仪表信号发生器、信号分析仪如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
  • ADF4159频率合成器的FRAC/INT 寄存器（RO）映射
    点击次数: 0
    2025-12-05
    FRAC/INT 寄存器（RO）映射当 DB[2:0] 设为 000 时，访问片内 FRAC/INT 寄存器（寄存器 RO，见图 25）。RamponDB31 = 1 启用斜坡功能；DB31 = 0 关闭斜坡功能。MUXout Control片内多路复用器由 DB[30:27] 控制，真值表见图 25。12 位整数值（INT）DB[26:15] 设置 INT 值，该值是反馈分频系数的一部分。12 位 MSB 小数值（FRAC）DB[14:3] 与 LSB FRAC 寄存器（R1）中的 DB[27:15] 共同组成 25 位 FRAC 值，送入小数插值器。DB[14:3] 为 FRAC 的高 12 位（MSB），R1 中的 DB[27:15] 为低 13 位（LSB）。LSB FRAC 寄存器（R1）映射当 DB[2:0] 设为 001 时，访问片内 LSB FRAC 寄存器（寄存器 R1，见图 26）。保留位所有保留位必须写 0，以保证正常工作。相位调整使能DB28 = 1 启用相位调整；DB28 = 0 关闭。13 位 LSB 小数值（FRAC）DB[27:15] 与 RO 寄存器中的 DB[14:3] 共同组成 25 位 FRAC 值。DB[27:15] 为 FRAC 的低 13 位（LSB），RO 中的 DB[14:3] 为高 12 位（MSB）。12 位相位值DB[14:3] 定义相位字，用于在 RF 输出端引入相对相移。写寄存器 RO 后生效。相移量 = (相位值 × 360°) / 2¹²示例：相位值 = 512 时，相移 = 45°。如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
  • HMC600LP4E对数探测器/控制器的简述及特征分析
    点击次数: 1
    2025-12-05
    HMC600LP4（E）对数探测器/控制器其将输入端的RF信号转换为输出端的成比例的DC电压。HMC600LP4（E）采用连续压缩拓扑结构，在宽输入频率范围内提供极高的动态范围和转换精度。随着输入功率的增加，连续放大器逐一进入饱和状态，从而精确地近似对数函数。一系列平方律检测器的输出被求和，转换为电压域并缓冲以驱动LOGOUT输出。对于检测模式，LOGOUT引脚与VSET输入端短路，将提供19mV/dB的标称对数斜率和-95 dBm的截距。HMC600LP4（E）也可用于控制器模式，在该模式下，外部电压被施加到VSET引脚，以创建AGC或APC反馈回路。特征宽动态范围：高达75 dB灵活的电源电压：+2.7V至+5.5V掉电模式温度稳定性极佳紧凑型4x4mm无引线SMT封装应用HMC600LP4/HMC600LP4E是以下中频和射频应用的理想选择：•蜂窝/PCS/3G•WiMAX、WiBro和固定无线•电源监控电路•接收机信号强度指示（RSSI）•自动增益和功率控制如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
  • AD8001电流反馈型放大器布局需要注意哪些问题？
    点击次数: 2
    2025-12-05
    AD8001电流反馈型放大器布局需要注意以下问题：要想让 AD8001 达到规格书所标榜的高速性能，必须仔细设计印制板布局并慎重选型。必须采用低寄生参数元件，并遵循射频/高速电路设计规范。接地层：PCB 元件面的所有空余区域应铺整块接地层，以提供低阻抗回路。输入引脚附近要将接地层挖空，减小杂散电容。电源去耦：一律使用贴片瓷片电容（见图 13）。电容一端接接地层，另一端距每个电源引脚不超过 1/8 英寸（≈3 mm）。大容量储能：再并联一只 4.7 µF–10 µF 的钽电解，用来在输出快速、大信号跳变时提供瞬态电流，距离可稍远。反馈电阻：尽量靠近反相输入引脚，使该节点杂散电容降到最小。反相端电容变化 长线传输：若信号走线长度 1 英寸（≈25 mm），应采用微带线或带状线设计，特征阻抗取 50 Ω 或 75 Ω，并在两端做好终端匹配。如有型号采购及选型需求，可直接联系兆亿微波电子元器件商城。
