TS63421K射频开关芯片的产品概述及特性分析

2025/4/27 13:45:48
浏览次数: 4

TS63421K是一种反射式开放式单极四掷（SP4T）开关，专为需要高RF峰值电压处理的天线或滤波器调谐应用而设计。TS63421K适用于1MHz至3GHz的频率范围。TS63421K的导通电阻非常低，为1.1Ω，截止电容为0.21pF。此开关最多可以选择16个独立状态。内部电荷泵也已禁用，以消除电荷泵杂散。Vcp引脚上需要一个干净的-18V直流电源来实现超低杂散。

TS63421K射频开关芯片的产品概述及特性分析

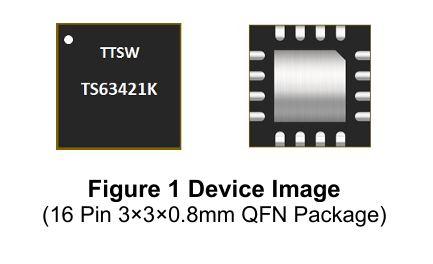

TS63421K采用紧凑的四方扁平无引脚（QFN）3x3mm 16引脚塑料封装。

特性

● Rds在1.1Ω

● Coff 0.21pF

● 100V射频峰值电压处理

● 4-BIT 16可能的独立状态配置

● 射频线路上没有外部隔直电容器

● 直流电源：Vdd=2.6~5.5V，Vcp=-18V

● 1.2~5.0V GPIO总线

● 超低杂散选项需要-18V外部电源

应用

● 可调射频滤波器、动态匹配和天线调谐

● 私人移动无线电手机

● 公共安全手机

● 蜂窝基础设施和卫星终端

● 生物医学仪器和植入设备充电
