TS63410K特罗半导体射频开关的特性及应用解析

2025/4/27 13:50:26
浏览次数: 3

TS63410K是一种反射式开放式单极四掷（SP4T）开关，专为需要高RF峰值电压处理的天线或滤波器调谐应用而设计。TS63410K适用于1MHz至3GHz的频率范围。TS63410K具有非常低的1.1Ω 导通电阻和截止电容为0.21pF。此开关最多可以选择16个独立状态。

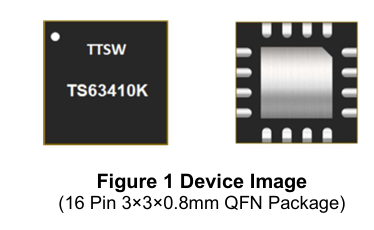

TS63410K特罗半导体射频开关的特性及应用解析

TS63410K采用紧凑的四方扁平无引脚（QFN）3x3mm 16引脚塑料封装。

特性

● Rds在1.1Ω

● Coff 0.21pF

● 100V射频峰值电压处理

● 4-BIT 16可能的独立状态配置

● 射频线路上没有外部隔直电容器

● 直流电源：Vdd=2.6~5.5V

● 1.2~5.0V GPIO总线

应用

● 可调射频滤波器、动态匹配和天线调谐

● 私人移动无线电手机

● 公共安全手机

● 蜂窝基础设施和卫星终端

● 生物医学仪器和植入设备充电
