TL0374J低噪声放大器的特性及应用解析

2025/4/27 13:54:46
浏览次数: 5

TL0374J是一款宽带超低噪声放大器（LNA），可提供高增益和线性度。通过简单的输入和输出匹配，该LNA可以针对针对LTE（小型蜂窝和基础设施）的不同频带以及需要低噪声、高增益和线性的任何其他应用进行调谐。对于>3 GHz的频带，可以考虑TL0375J。

TL0374J低噪声放大器的特性及应用解析

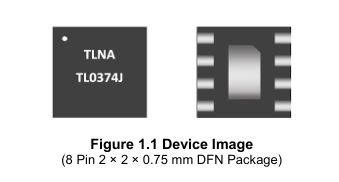

TL0374J采用紧凑、低成本的双扁平无引线（DFN）2 x 2 x 0.75 mm、8针塑料封装。

特性

● 1800 MHz时的小信号增益：21.5 dB

● 1800 MHz时的噪声系数：0.35 dB

● 1800 MHz时的OP1dB:18.5 dBm

● 1800 MHz时的OIP3dB:35 dBm

● 5 V典型工作电压

● 工作频率：0.03至3.0 GHz

应用

● 4G/5G基础设施无线电

● 小细胞和细胞中继器

● 相控阵雷达

● 卫星数字音频无线电服务
