TR0329M增益块放大器模块的特性及应用解析

2025/4/27 14:00:25
浏览次数: 3

TR0329M是一个高线性、超低噪声的2级增益块放大器模块，其内部50欧姆的输入输出与集成到产品第二级的旁路模式功能相匹配。在3.6 GHz下，放大器在高增益模式下通常提供34 dB增益、+35 dBm OIP3和0.5 dB噪声系数，同时从+5 V电源汲取90 mA电流。该组件还在低增益模式下提供高性能，增益为15 dB，噪声系数为0.5 dB，OIP3为+22 dBm，同时消耗50 mA电流。

TR0329M增益块放大器模块的特性及应用解析

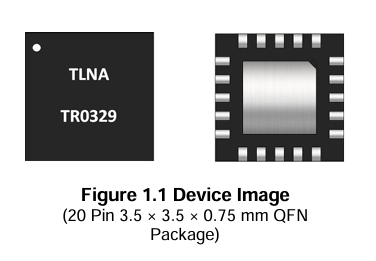

TR0329M采用紧凑、低成本的四方扁平无引线（QFN）3.5 x 3.5 x 0.75 mm、20针塑料封装。

特性

● 3600 MHz时的小信号增益：34 dB（高增益模式）

@3600 MHz：15 dB（低增益模式）

● NF@3600 MHz：0.5 dB（高增益模式）

@3600 MHz：0.5 dB（低增益模式）

● 3600 MHz时的P1dB:20 dBm（高增益模式）

@3600 MHz：10.5 dBm（低增益模式）

● 5 V典型工作电压

● 工作频率：2.0至4.2 GHz

应用

● 4G/5G基础设施无线电

● 小细胞和细胞中继器

● 相控阵雷达

● SDARS
在线留言询价
