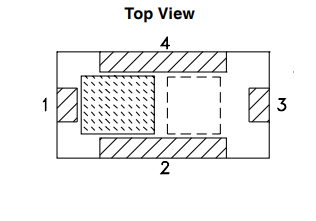

BFCN-5200+带通滤波器的特性及应用分析

2025/4/29 10:48:33
浏览次数: 5

BFCN-5200+LTCC带通滤波器覆盖了4250至6300 MHz的通带，通带插入损耗为1.8 dB，阻带抑制下限为23 dB，阻频带抑制上限为21 dB。该型号可处理高达2.5W的射频输入功率，并提供-55至+100°C的宽工作温度范围。利用LTCC多层结构，该滤波器实现了出色的性能可重复性，并采用带有环绕式端子的微小1206陶瓷封装，最大限度地减少了寄生效应引起的性能变化，并在密集的PCB布局中节省了空间。

BFCN-5200+带通滤波器的特性及应用分析

特性

•尺寸小（0.126 x.063 x.037）

•温度稳定

•LTCC结构

BFCN-5200+带通滤波器的特性及应用分析

BFCN-5200+带通滤波器的特性及应用分析

应用

•谐波抑制

•发射器/接收器
