HFCU-1482+高通陶瓷滤波器的特性及应用分析

2025/4/29 10:52:01
浏览次数: 4

Mini-Circuits的HFCU-1482+是一种微型低温共烧陶瓷（LTCC）高通滤波器，通带为15.3至30GHz，支持各种应用。由于其坚固的单片结构，该型号在宽带上提供了2.1dB的典型插入损耗。该滤波器采用1812陶瓷封装，是密集信号链PCB布局的理想选择，可补充MMIC的尺寸和性能。

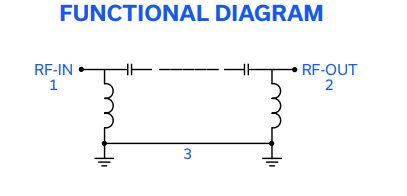

HFCU-1482+高通陶瓷滤波器的特性及应用分析

LTCC制造工艺确保了最小的射频性能变化，同时提供了一种非常适合高湿度和高温极端环境的产品。

特性

插入损耗，典型值2.1dB。

阻带抑制，典型值52dB。

通带回波损耗，典型值22dB。

1812表面安装占地面积

功率处理：7W

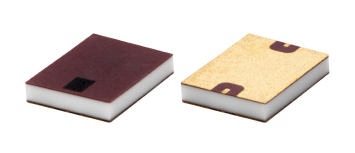

HFCU-1482+高通陶瓷滤波器的特性及应用分析

应用

测试和测量设备

雷达、电子战和电子对抗、防御系统

5G MIMO和回程无线电
