TC4-1WA+射频变压器的规格参数、特性及应用分析

2025/4/29 11:05:46

浏览次数: 6

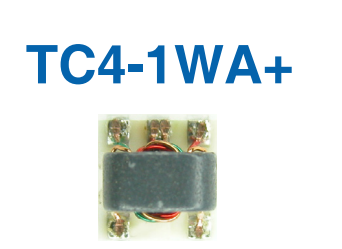

TC4-1WA+是Mini-Circuits的一款射频变压器，其工作频率最小3MHz，最大800MHz，符合ROHS标准。

规格参数

系列:TC4

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

产品类型:Audio & Signal Transformers

特性

•宽带，3-800MHz

•良好的回波损耗

•带引线的塑料底座

•可水洗

应用

•阻抗匹配

•推挽式放大器
