TCO2-532+射频变压器的特性及应用分析

2025/4/29 11:37:38
浏览次数: 5

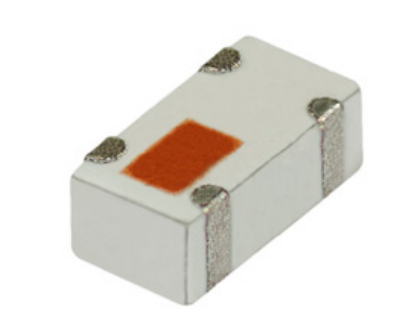

Mini-Circuits的TCO2-532+是一种阻抗比为1:2的微型陶瓷RF平衡-不平衡变压器，适用于4600至5900 MHz的各种无线通信应用。该型号具有低插入损耗、低相位不平衡（相对于180°）、低振幅不平衡和高达2W的射频输入功率处理能力。该装置采用LTCC技术制造，采用小巧坚固的陶瓷封装，适用于恶劣的工作环境。

TCO2-532+射频变压器的特性及应用分析

特性

•微型尺寸0402（0.039英寸[1.0毫米]x 0.020英寸[0.5毫米]x 0.015英寸[0.37毫米

•LTCC结构

•可水洗

应用

•WLAN/Wi-Fi

•5G低于6 GHz
