JMS-1LH+双平衡混频器的参数、特征及应用分析

2025/5/6 14:57:48

浏览次数: 3

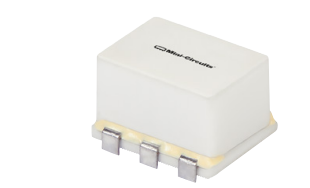

JMS-1LH+是Mini-Circuits的一款双平衡混频器芯片，其工作频率最小2MHz，最大500MHz，最大8dB转换损耗，符合ROHS标准，迷你型，外壳BH292，6针。下面就一块了解一下JMS-1LH+的参数及特征吧。

规格参数

射频:2 MHz to 500 MHz

转换损失——最大:8 dB

LO频率:2 MHz to 500 MHz

中频:0 Hz to 500 MHz

最大工作温度:+ 85 C

最小工作温度:- 40 C

安装风格:SMD/SMT

封装 / 箱体:7.11 mm x 7.87 mm

商标:Mini-Circuits

OIP3 - 三阶截点:16 dBm

封装:Reel

封装:Cut Tape

产品类型:RF Mixer

特征

•转换损耗低，典型值为5.75 dB。

•微型表面贴装

•J引线用于消除应力和出色的可焊性

应用

•接收器和发射器的上下变频器

•甚高频/超高频
