INA21x 为电压输出、分流监控器（也称作电流感测放大器）。该器件通常可针对系统优化提供过流保护和精密电流测量，还常用于闭环反馈电路。该系列器件可感测分流电阻在 –0.3V 至 26V 共模电压范围内的压降，与电源电压无关。共有 6 种固定增益可供选用：50V/V、75V/V、100V/V、200V/V、500V/V 或 1000V/V。该系列器件采用零漂移架构，偏移较低，因此在进行电流感测时能够将分流电阻两端的最大压降保持在 10mV 满量程以下。
该系列器件可由电压为 2.7V 至 26V 的单电源供电，最大电源流耗为 100µA。所有器件版本均在 -40°C 至 +125°C 的扩展运行温度范围内额定运行，采用 SC70 和 UQFN 封装。
特性
• 宽共模电压范围：-0.3V 至 26 V
• 偏移电压：±35µV（最大值，INA210）（可实现低至 10mV 满量程的分流压降）
• 精度：
• 增益误差（最大过热误差）：
• ±0.5%（版本 C）
• ±1%（版本 A 和 B）
• 0.5µV/°C 偏移漂移（最大值）
• 10ppm/°C 增益漂移（最大值）
• 增益选择：
• INA210：200 V/V
• INA211：500 V/V
• INA212：1000 V/V
• INA213：50 V/V
• INA214：100 V/V
• INA215：75 V/V
• 静态电流：100µA（最大值）

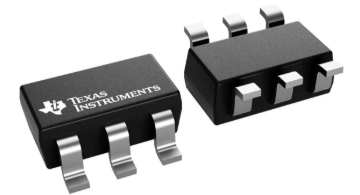

• SC70 和薄型 UQFN 封装：所有型号
应用
• 笔记本电脑
• 手机
• 电信设备
• 电源管理
• 电池充电器
