德州仪器THVD14xx系列收发器IC的概述及特性分析

2025/5/7 14:40:38

浏览次数: 4

THVD14xx 是一系列抗噪 RS-485/RS-422 收发器，专用于在恶劣的工业环境中运行。这些器件的总线引脚可耐受高级别的 IEC 电气快速瞬变 (EFT) 和 IEC 静电放电 (ESD) 事件，从而无需使用其他系统级保护组件。

其中的每个型号均是通过 3V 至 5.5V 的单电源供电运行。该系列中的器件具有扩展共模电压范围，因此这些器件适用于长电缆上的应用长线缆。

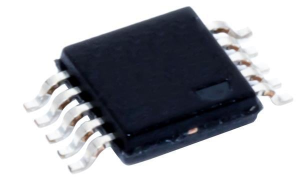

THVD14xx 系列器件可提供小型 VSON 和 VSSOP 封装，适用于空间受限的应用。这些器件在自然通风环境下的额定温度范围为 –40°C 至 125°C。

特性

• 满足或超过 TIA/EIA-485A 标准的要求

• 3V 至 5.5V 电源电压

• 差分输出超过 2.1V，实现 PROFIBUS 与 5V 电源兼容

• 总线 I/O ESD 保护

• ±30kV HBM

• ±18kV IEC 61000-4-2 接触放电

• ±25kV IEC 61000-4-2 气隙放电

• ±4kV IEC 61000-4-4 快速瞬变脉冲

• 扩展级运行共模范围：±15V

• 低 EMI 500kbps 和 50Mbps 数据速率

• 用于噪声抑制的大接收器滞后

• 低功耗

• 待机电源电流：

• 扩展环境温度范围：–40°C 至 125°C

• 适用于热插拔功能的无干扰加电/断电

• 开路、短路和空闲总线失效防护

• 1/8 单位负载（多达 256 个总线节点）

• 小尺寸 VSON 和 VSSOP 封装（可节省布板空间）或 SOIC 封装（可实现快插兼容性）
