SBTCJ-1W+合路器芯片的概述、参数及特性分析

2025/5/8 13:36:31

浏览次数: 2

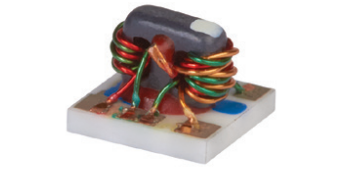

SBTCJ-1W+是Mini-Circuits的一款合路器芯片，其工作频率最小1MHz，最大750MHz，最大1.8dB插入损耗，0.150 X 0.150英寸，0.150英寸高，符合ROHS标准，微米级，外壳AT790，5针。 SBTCJ-1W+合路器芯片的概述、参数及特性分析

规格参数

频率:1 MHz to 750 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:3.81 mm x 3.81 mm x 3.81 mm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:SBTCJ

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:0.9 dB

安装:Board Mount

特性

•低插入损耗，典型值为0.7 dB。

•良好的隔离，典型值为23dB。

•电压驻波比良好，典型值为1.25。所有端口

•尺寸小，0.15X0.15“X0.15”

•温度稳定，LTCC基座

•成本低

应用

•蜂窝

•UHF/VHF接收器/发射器
