TA9410E特罗半导体功率放大器的概述及特性分析

2025/5/9 14:09:32

浏览次数: 6

TA9410E是一种宽带GaN功率晶体管，能够在20 MHz至3.0 GHz频带内提供25 W CW。输入和输出可以匹配，以获得所需频带的最佳功率和效率。

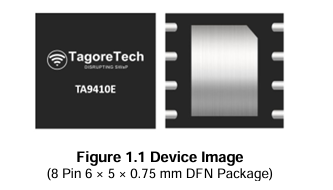

TA9410E采用紧凑、低成本的双扁平无引脚（DFN）5 x 6 x 0.75 mm、8引脚塑料封装。

特性

● 1000 MHz时的小信号增益：20 dB

● 1000 MHz时P3dB的增益：17 dB

● 1000 MHz时的P3dB:44 dBm

● 1000 MHz时P3dB的PAE：57%

● 50 V典型操作

● 工作频率：20 MHz至3.0 GHz

应用

● 私人移动无线电手机

● 公共安全无线电

● 蜂窝基础设施

● 军用无线电
