TA9310E特罗半导体功率放大器的概述及特性、应用分析

2025/5/9 14:15:11

浏览次数: 7

TA9310E是一种宽带GaN功率晶体管，能够在500 MHz至4.0 GHz频带内提供20 W CW。晶体管可以在较低的频率下使用，同时降低输出功率。输入和输出可以匹配，以获得所需频带的最佳功率和效率。

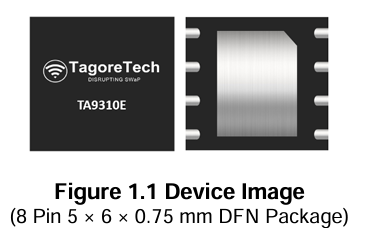

TA9310E采用紧凑、低成本的双扁平无引脚（DFN）5 x 6 x 0.75 mm、8引脚塑料封装。

特性

● 900 MHz时的小信号增益：17.5 dB

● 900 MHz时的大信号增益：14.0 dB

● 900 MHz时的PSAT：44 dBm

● 在900 MHz时，PSAT的PAE：>55%

● 28 – 32 V典型操作

● 工作频率：30 MHz至4.0 GHz

应用

● 私人移动无线电手机

● 公共安全无线电

● 蜂窝基础设施

● 军用无线电
