TP0310K功率低噪声放大器(LNA)的概述、特性及应用分析

2025/5/9 14:19:33
浏览次数: 4

TP0310K是一款功率低噪声放大器(LNA),可提供高增益和线性度。通过简单的输入和输出匹配,该LNA可以针对不同的频带进行调谐,目标是在0.03-3.8 GHz频带内实现低噪声、高功率和高线性。在1.85 GHz时,放大器通常提供16.5 dB增益、27.5 dBm OP1、+39 dBm OIP3和1.0 dB噪声系数,同时从+5 V电源汲取140-160 mA电流。

 TP0310K功率低噪声放大器(LNA)的概述、特性及应用分析

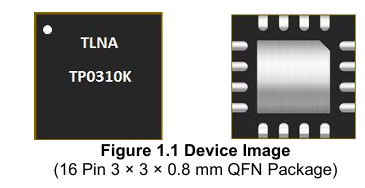

TP0310K采用紧凑、低成本的双扁平无引线(QFN)3 x 3 x 0.8 mm、16针塑料封装。

特性

1850 MHz时的小信号增益:16.5 dB

NF@1850MHz:1.0dB

OP1dB@1850MHz:27.5 dBm

OIP3dB@1850MHz:39dBm

5V典型工作电压

工作频率:0.03至3.8 GHz

应用

4G/5G基础设施无线电

小细胞和细胞中继器

L、 S波段相控阵雷达

军用/商用无线电

SDARS
