Mini-Circuits品牌CBN系列电缆的概述及特性应用分析

2025/5/12 14:51:46
浏览次数: 5

CBN系列秉承了Mini-Circuits对质量、一致性、性能和价值的承诺。在实现极端灵活性的设计目标的同时，CBN设计在很大程度上消除了抗弯性和回弹性。困难的路由挑战得到了极大的简化，同时保持了改进的衰减和无与伦比的射频稳定性。无论应用是工作台上的封装器件表征、电路级面包板、实验室或生产环境中的射频设备互连，还是存在空间限制的可交付产品，当极端灵活性和射频稳定性是首要考虑因素时，CBN都是正确的选择。

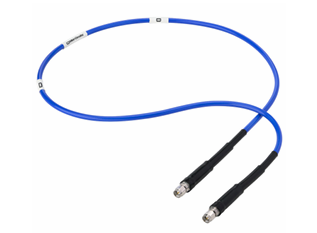

Mini-Circuits品牌CBN系列电缆的概述及特性应用分析

CBN-XX-SMM+SMA公头到SMA公头电缆系列是连接各种系统中同轴组件和子组件的理想选择，包括测试和测量、仪器仪表等。这种柔性电缆提供了出色的相位和振幅稳定性以及灵活性。目前，这些电缆的长度为1至15英尺。

特性

宽带

低损耗电介质

卓越的相位和振幅稳定性

非常灵活

应用

测试和测量

高速数据系统

仪器

精密测量

研发实验室和设备特性

电路级面包板

设备机架和堆叠互连

紧凑和有限间距应用
