MERA-556+宽带放大器的特性及应用分析

2025/5/13 14:09:18

浏览次数: 1

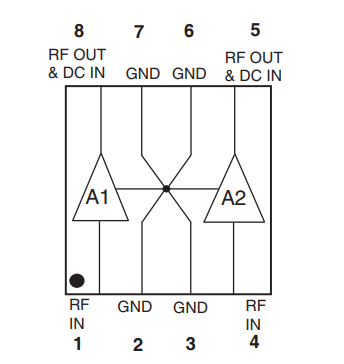

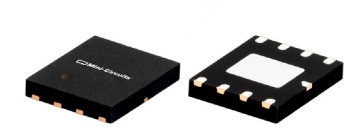

MERA-556+是一款双匹配宽带放大器，提供高动态范围。它具有可重复的性能。它被封装在一个6.0 x 4.9毫米的MCLP塑料包装中。MERA-556+采用达林顿配置，并采用InGaP HBT技术制造。整个装置（A1和A2）在85°C外壳温度下的预期MTBF为420年。

特性

•一个封装中有两个匹配的50欧姆放大器

•InGaP HBT中频和射频放大器

•频率范围DC至2.2 GHz

•高增益，典型值20.5 dB。0.1 GHz

•在50-1000MHz下具有非常好的平坦度响应

•典型值高达+18 dBm。输出功率为0.1 GHz

•高IP3，0.1 GHz时为+35 dBm

•低噪声系数，典型值为3.5 dB。

•低热阻

•瞬态保护

•可用作平衡放大器和推挽放大器

应用

•蜂窝

•有线电视

•超高频/甚高频通信

•接收器和发射器

•FTTH

MERA-556+宽带放大器的特性及应用分析
