CY2-44+超宽带MMIC倍频器的概述及特性分析

2025/5/13 14:52:54
浏览次数: 3

Mini-Circuits的CY2-44+是一款超宽带MMIC倍频器，可将6.2至20 GHz的输入频率转换为12.4至40 GHz的输出频率。其宽输出范围使该型号适用于宽带系统以及各种窄带应用。该乘法器采用GaAs HBT技术，采用3 x 3 x 0.89mm微型MCLP封装，具有出色的可重复性、低电感和良好的热效率。

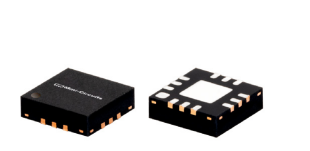

CY2-44+超宽带MMIC倍频器的概述及特性分析

特性

宽带，输出12.4至40 GHz

转换损耗低，典型值为14dB。

良好的基波和谐波抑制，F1，典型值为26 dBc。；F3，典型值为34 dBc。；F4，典型值为18 dBc。

微型尺寸3 x 3 x 0.89mm

可水洗

应用

合成器

本地振荡器

5G
在线留言询价
