RMK-5-13+倍频器的特性及应用分析

2025/5/13 15:06:55
浏览次数: 4

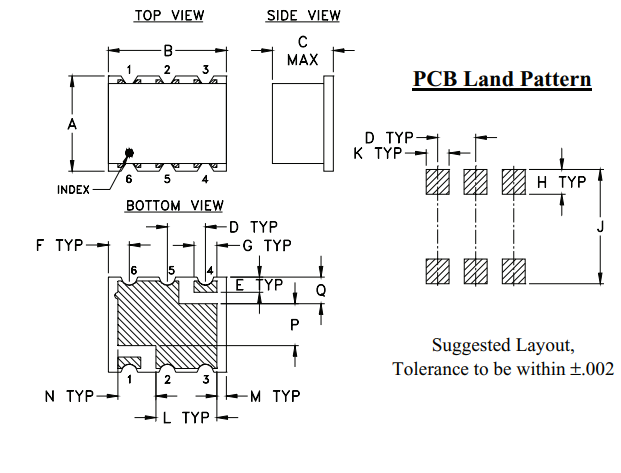

Mini-Circuits的RMK-5-13+倍频器提供5的乘法因子，将150至200 MHz的输入频率转换为750至1000 MHz的输出频率，支持合成器、本地振荡器、卫星上下变频器等应用。该单元支持+17 dBm的信号输入功率，转换损耗为21.2 dB，谐波抑制效果非常好。乘法器采用微型表面贴装封装（0.25 x 0.31 x 0.16英寸），非常适合密集的电路板布局。

RMK-5-13+倍频器的特性及应用分析

特性

•低转换损耗，典型值21.2 dB。

•出色的相邻谐波抑制，F4，典型值63 dBc。F6，68 dBc典型值

•可水洗

RMK-5-13+倍频器的特性及应用分析

应用

•合成器

•本地振荡器

•卫星上下变频器
