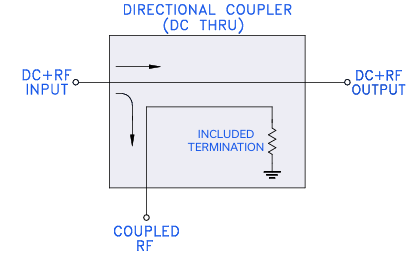

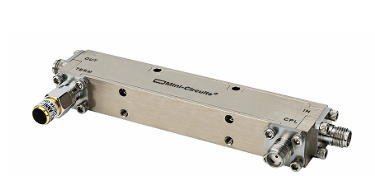

ZCDC20-263+宽带定向耦合器的概述、特性及应用

2025/5/14 14:12:28

浏览次数: 2

Mini-Circuits的ZCDC20-263+宽带定向耦合器在0.5至26.5GHz的频率范围内具有卓越的性能。该耦合器具有优异的耦合平坦度、良好的方向性和功率处理能力。它非常适合实验室测试应用以及许多不同应用的宽带功率监测。

特性

宽频率范围，0.5至26.5 GHz

可用频率为9 kHz至26.5 GHz

出色的耦合平坦度，典型值为±1.7 dB。

方向性极佳，典型值为30dB。高达26.5 GHz

出色的回波损耗，典型值为33dB。高达26.5 GHz

功率处理高达20 W

直流电流通过输入到输出

ZCDC20-263+宽带定向耦合器的概述、特性及应用

应用

固定卫星

雷达

仪表

实验室使用
