GP2SA+双向分路器/合路器的概述、特性及应用

2025/5/15 14:04:12
浏览次数: 5

Mini-Circuits的GP2SA+为50Ω GaAs MMIC双向分路器/合路器，工作频率为800至2100 MHz。GP2SA+提供了1.0 dB插入损耗、22 dB隔离、0.02 dB幅度不平衡和0.4度相位不平衡的典型性能。结合使用，它具有最大10W的出色功率处理能力，能够通过高达370mA的直流电流。这种特性组合使其成为在信号分离期间保持信号完整性和低信号失真的完美设备，同时还可以在单一信号路径上处理与直流电流串联的高功率射频信号。

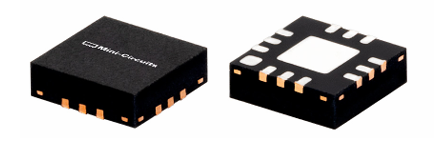

GP2SA+双向分路器/合路器的概述、特性及应用

特性

宽带，800至2100 MHz

典型的出色插入损耗。1.0分贝

典型的出色振幅不平衡。0.02分贝

典型相位不平衡良好。0.4摄氏度

作为分路器的功率处理，最大10 W

3x3 mm 12引线QFN型封装

直流电流高达370 mA

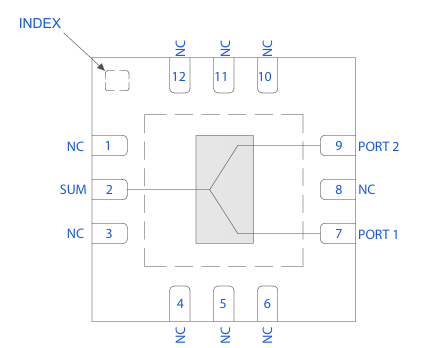

GP2SA+双向分路器/合路器的概述、特性及应用

应用

回程无线电系统

雷达、电子战和电子对抗防御系统

卫星通信
