BDCH-15-272+高功率双向耦合器的概述及特性分析

2025/5/16 14:09:43
浏览次数: 5

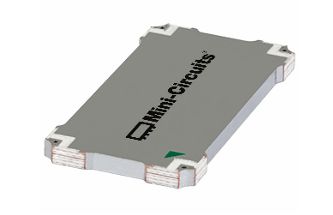

Mini-Circuits的BDCH-15-272+是一种高功率双向耦合器，可提供高达150 W的高功率处理和0.25 dB的插入损耗。19dB的高方向性提供了来自耦合端口的精确采样，24dB的回波损耗在整个频率范围内提供了出色的匹配。该型号覆盖700至2700 MHz的频率，支持从功率放大器和天线馈电到各种数字通信等各种应用。

BDCH-15-272+高功率双向耦合器的概述及特性分析

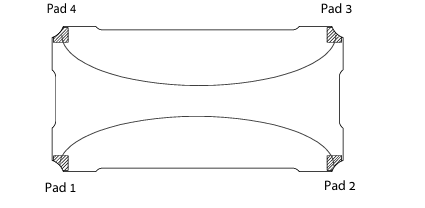

耦合器设计为开放式印刷层压板（1.00“x 0.50”x 0.051“），带有环绕式端子，具有良好的可焊性和易于目视检查。

特性

高功率处理，高达150W

出色的回波损耗，典型值为24 dB（所有端口）

低插入损耗，典型值0.25 dB

BDCH-15-272+高功率双向耦合器的概述及特性分析

应用

VHF/UHF大功率无线电

传输信号监测

天线反射监测

无线发射机

分布式天线系统（DAS）
