MBDA-30-451HP+双向耦合器的概述、特性及应用分析

2025/5/16 14:14:25
浏览次数: 6

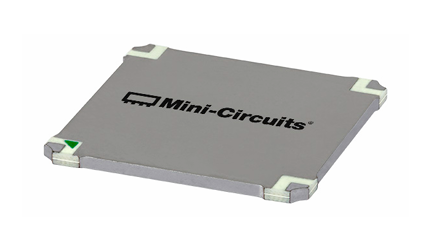

Mini-Circuits的MBDA-30-451HP+是一种高功率双向耦合器，可提供高达200 W的高功率处理和0.15 dB的主线损耗。24dB的高方向性提供了来自耦合端口的精确采样，30dB的回波损耗在整个频率范围内提供了出色的匹配。该型号覆盖225至450 MHz的频率，支持从功率放大器和天线馈电到各种数字通信等各种应用。

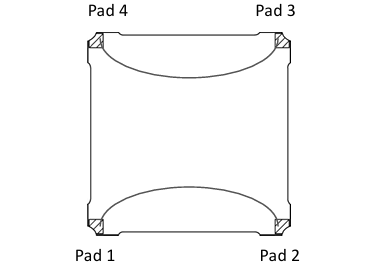

耦合器设计为开放式印刷层压板（1.00“x 1.00”x 0.051“），带有环绕式端子，具有良好的可焊性和易于目视检查。

MBDA-30-451HP+双向耦合器的概述、特性及应用分析

特性

高功率处理，高达200W

出色的回波损耗，30dB

低插入损耗，0.15 dB

高指向性，24dB

MBDA-30-451HP+双向耦合器的概述、特性及应用分析

应用

功率放大器

天线馈源

甚高频/超高频无线电

国防和军事
