SYM-30DHW+双平衡混频器的概述、参数及特性分析

2025/5/16 14:24:10

浏览次数: 5

SYM-30DHW+是Mini-Circuits的一款双平衡混频器，其工作频率最小5MHz，最大3000MHz，最大9.1dB转换损耗，符合ROHS标准，CASE TTT167，6针。

规格参数

射频:5 MHz to 3 GHz

转换损失——最大:9.1 dB

LO频率:5 MHz to 3 GHz

中频:5 MHz to 1.5 GHz

最大工作温度:+ 85 C

最小工作温度:- 40 C

安装风格:SMD/SMT

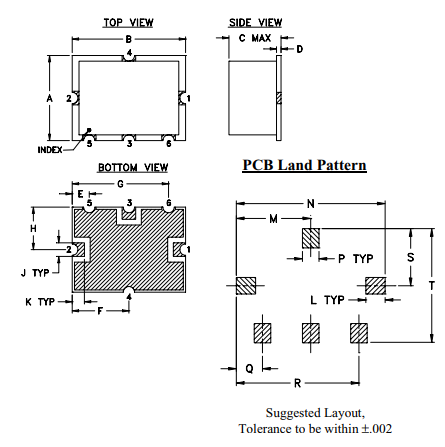

封装 / 箱体:9.65 mm x 12.7 mm x 5.84 mm

商标:Mini-Circuits

OIP3 - 三阶截点:29 dBm

特性

•宽带，5至3000 MHz

•良好的L-R隔离，典型值为40 dB。

•出色的L-I隔离，典型值为44 dB。

•宽中频带宽，可用于3 GHz

•高IP3，典型值为26 dBm。

SYM-30DHW+双平衡混频器的概述、参数及特性分析

应用

•CDMA

•GSM

•DCS

•PCN
