TERM-25W-183N+同轴连接器的概述、特性及应用分析

2025/5/21 15:06:31
浏览次数: 3

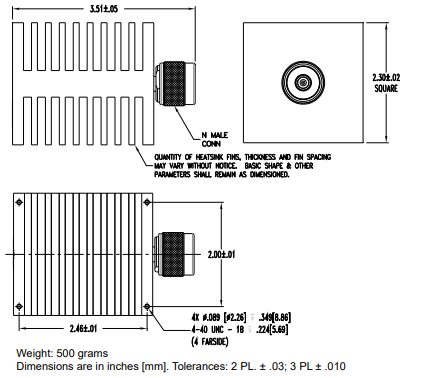

Mini-Circuits的TERM-25W-183N+是一款超宽带50Ω 高功率终端能够吸收从DC到18GHz的高达25W的信号。它在整个工作频率范围内提供了出色的回波损耗，有效地以最小的反射耗散信号功率。该型号具有N型公连接器，允许与N型母连接器连接。该装置结构坚固，使用寿命长，采用钝化不锈钢连接器和黑色阳极氧化铝外壳。

TERM-25W-183N+同轴连接器的概述、特性及应用分析

特性

超宽带操作，DC至18 GHz

输入功率处理，25W

出色的回波损耗，典型值为22dB。高达18 GHz

应用

蜂窝通信

卫星通信

试验装置

国防和雷达

TERM-25W-183N+同轴连接器的概述、特性及应用分析
