ANNE-50E+同轴连接器的概述、特性及应用分析

2025/5/21 15:11:20
浏览次数: 2

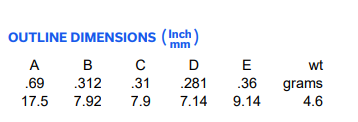

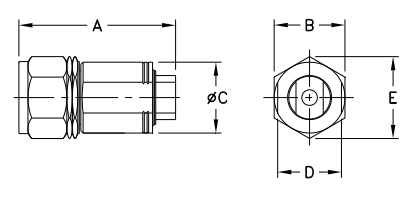

Mini-Circuits的ANNE-50E+是一款超宽带50Ω 终端能够吸收从直流到65 GHz的高达1W的信号。它在整个工作频率范围内提供了出色的回波损耗，有效地以最小的反射耗散信号功率。该型号有一个1.85mm的公连接器，与2.4mm的母连接器和V母连接器机械兼容。该装置结构坚固，使用寿命长，采用钝化不锈钢外壳，尺寸仅为0.69英寸（l）x 0.36英寸（直径）。

ANNE-50E+同轴连接器的概述、特性及应用分析

特性

超宽带，直流至65 GHz

出色的回波损耗，典型值为22dB。高达40 GHz；典型值为20dB。高达65 GHz

输入功率处理高达1W

与2.4mm和V连接器配合使用

应用

测试和测量设备

测试实验室

国防和航空航天

5G应用

Q和V波段通信链路
