BFHKI-9901+陶瓷带通滤波器的概述及特性分析

2025/5/22 14:24:32

浏览次数: 4

BFHKI-9901+是一款微型低温共烧陶瓷（LTCC）超高阻带抑制带通滤波器，通带为8.6至10.9GHz，支持多种应用。当安装在共面波导布局上时，该模型实现了高达23.4GHz的35dB典型阻带抑制。

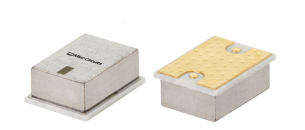

该滤波器采用4.95mm乘3.65mm的小型陶瓷外形，是密集信号链PCB布局的理想选择，与MMIC的尺寸和性能相辅相成。BFHKI系列集成了插入板，可以使用自动化制造设备安装到PCB布局上。

由于其坚固的单片结构，该型号在宽带上提供了3.7dB的典型插入损耗。LTCC制造工艺确保了最小的射频性能变化，同时提供了一种非常适合高湿度和高温极端环境的产品。

BFHKI-9901+陶瓷带通滤波器的概述及特性分析

特性

带集成插入板的LTCC带通滤波器

典型宽阻带抑制。高达23.4GHz的35dB

屏蔽结构

BFHKI-9901+陶瓷带通滤波器的概述及特性分析

应用

测试和测量设备

雷达

卫星通信

点对点无线电
