CY3-223+倍频器的概述、特性及应用分析

2025/5/22 14:57:58
浏览次数: 3

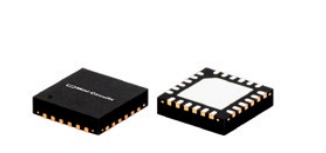

Mini-Circuits的CY3-223+是一款超宽带MMIC频率倍增器，可将3.33至7.33 GHz的输入频率转换为10至22 GHz的输出频率。其宽输出范围使该型号适用于宽带系统以及各种窄带应用。利用GaAs HBT技术，该乘法器采用4x4mm 24L MCLP封装，具有出色的可重复性、低电感和良好的热效率。

CY3-223+倍频器的概述、特性及应用分析

特性

超宽带，输出范围为10至22 GHz

宽输入功率范围，+12至+18 dBm

低转换损耗，典型值为17 dB。

良好的基波和谐波抑制：F1>+34 dBc；F2＞+45 dBc；F4>+50 dBc

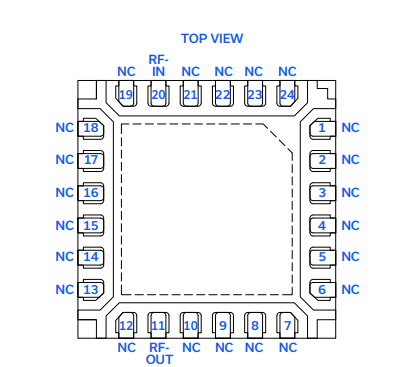

微小尺寸，4 x 4mm 24L

CY3-223+倍频器的概述、特性及应用分析

应用

5G MIMO和回程无线电系统

卫星通信

测试和测量设备

雷达、电子战和电子对抗防御系统
