BFHKI-8501+陶瓷带通滤波器芯片的概述、特性及应用分析

2025/5/22 15:00:51
浏览次数: 3

BFHKI-8501+是一款微型低温共烧陶瓷（LTCC）超高阻带抑制带通滤波器，通带为7.5至8.8GHz，支持多种应用。

当安装在共面波导布局上时，该模型实现了高达25GHz的33dB典型阻带抑制。该滤波器采用4.95mm乘3.65mm的小型陶瓷外形，是密集信号链PCB布局的理想选择，可以补充MMIC的尺寸和性能。BFHKI系列集成了插入板，可以使用自动化制造设备安装到PCB布局上。

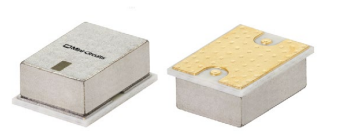

BFHKI-8501+陶瓷带通滤波器芯片的概述、特性及应用分析

由于其坚固的单片结构，该型号在宽带上提供了3.6dB的典型插入损耗。LTCC制造工艺确保了最小的射频性能变化，同时提供了一种非常适合高湿度和高温极端环境的产品。

特性

带集成插入板的LTCC带通滤波器

典型宽阻带抑制。33dB高达25GHz

屏蔽结构

应用

测试和测量设备

雷达

卫星通信

点对点无线电

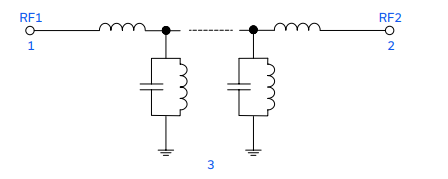

BFHKI-8501+陶瓷带通滤波器芯片的概述、特性及应用分析
