MAX38888稳压器芯片的概述及特性分析

2025/5/23 14:07:37
浏览次数: 2

MAX38888为超级电容备份调节器，设计用于在超级电容和系统电源轨之间高效传输电源。

有主电池且主电源高于最低系统电源电压时，调节器对超级电容进行充电，充电电流可达500mA。超级电容充电之后，电路仅吸收2.5μA电流，同时超级电容保持在就绪状态。主电池移除后，调节器可防止系统下降到最低工作电压以下，以高达2.5A的速率对超级电容进行放电。

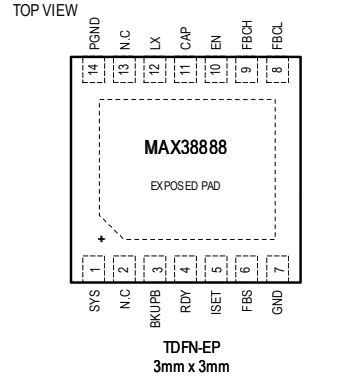

MAX38888稳压器芯片的概述及特性分析

MAX38888可通过外部编程设置超级电容最小和最大电压、最低系统电压、最大充电和放电电流。内部DC/DC转换器仅需要1μH电感。

特性

• 2.5V至5V系统输出电压

• 0.8V至5V超级电容电压范围

• 高达2.5A峰值放电电流

• 可编程电压及电流门限

• ±2%门限精度

• 效率高达95%，包括充电或放电

• 2.5μA就绪静态电流

• 较小方案尺寸

• 3mm x 3mm x 0.75mm TDFN封装

应用

• 手持式工业设备

• 便携式计算机

• 具有可拆卸电池的便携式设备
