FSA2466双通道双刀双掷(DPDT)模拟开关的概述及特性分析

2025/6/3 14:03:53
浏览次数: 3

FSA2466是一款双通道双刀双掷(DPDT)模拟开关。 FSA2466采用单电源1.65V至4.3V工作，具有2.7V电源和TA=25°C时具有超低通态电阻2Ω。该器件采用亚微米CMOS技术制造，以实现快速开关速度，专门设计用于先开后合操作。 FSA2466具有非常低的静态电流，即使在控制电压低于VCC电源电压时也是如此。 这允许移动电话应用直接与基带处理器通用I/O接口。

FSA2466双通道双刀双掷(DPDT)模拟开关的概述及特性分析

特性

•开关类型： DPDT (2x)

•输入类型： 数据/音频开关

•输入信号范围： 0至VCC

•VCC： 1.65至4.3

•RON： 2.5W至2.7V

•RFLAT： 0.8W至2.7V

•ESD: 8kV HBM

•带宽： 245MHz

•240MHz时，CON： 16pF

•240MHz时，COFF： 16pF

•低ICCT

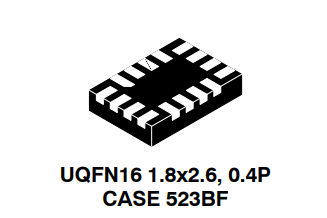

•封装： 16引脚UMLP 1.80 x 2.60 x 0.55mm，0.40mm间距

应用

• 多媒体平板电脑

• 存储和外设

• 手机

• WLAN网卡和宽带接入

• PMP/MP3播放器
