MC12093低功率预分频器的概述、特性及应用分析

2025/6/3 14:25:59
浏览次数: 3

MC12093是一个单模预分频器，用于1.1 GHz高频输入信号的低功率分频。MOSAIC V（tm）技术用于在2.7 V的最小电源电压下实现6.75 mW的低功耗。片上输出端提供输出电流来驱动2.0 pF（典型）的高阻抗负载。如果预分频器输出需要额外的驱动，可以从OUT引脚到GND并联添加一个外部电阻器以增加输出功率。

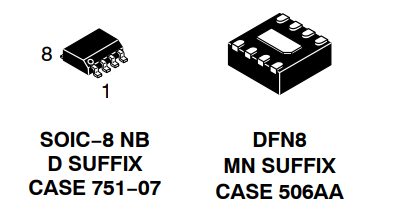

MC12093低功率预分频器的概述、特性及应用分析

必须注意不要超过通过输出的最大允许电流。分频比控制输入SW1和SW2选择所需的分频比2、4或8。待机模式的特点是，当待机引脚SB切换为低电平，禁用预分频器时，电流消耗通常会减少到50 uA。

特性

•1.1 GHz切换频率

•电源电压2.7 V至5.5 Vdc

•典型低功耗3.0 mA

•工作温度-40至85°C

•除以SW1和SW2引脚选择的2、4或8

•芯片端接

•提供无铅包装

应用

•通用时钟生成
