安森美NB3N3020时钟乘法器IC的概述、特性及应用分析

2025/6/3 14:34:24

浏览次数: 3

NB3N3020是一款高精度、低相位噪声的可选时钟乘法器。该器件采用5.0-27MHz基模并联谐振晶体或2.0-210MHz LVCMOS单端时钟源，以输入时钟频率的倍数可选择的时钟输出频率产生差分LVPECL输出和单端LVCMOS/LVTTL输出。

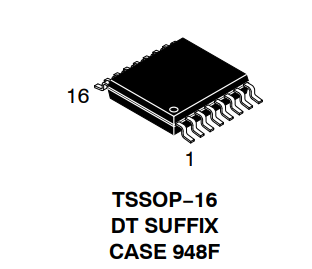

三个三电平LVCMOS/LVTTL单端选择引脚设置了26个可能的时钟乘法器之一。低电平时，LVCMOS/LVTTL输出启用（OE）三态时钟输出。该设备安装在5.0 x 4.4 mm TSSOP-16中。

特性

•周期抖动RMS为5.0 ps

•一流的抖动性能

•可选时钟倍增器

•能够从单个输入时钟源生成多达26个不同的时钟。

•1个LV-PECL差分输出和1个LVMOS/LVTTL单端输出

•工作范围-3.3V+/-10%

•工业温度范围-40℃至+85℃

应用

•路由器、消费者网络、机顶盒、数字电视、家庭网关、服务器、消费电子产品

•服务器、路由器、DTV、机顶盒
