NB3N51032低相位噪声时钟发生器IC的概述及特性、应用分析

2025/6/3 14:38:11
浏览次数: 2

NB3N51032是一款精密、低相位噪声时钟发生器，支持PCI Express和以太网要求。该器件接受25 MHz基模并联谐振晶体，并在25 MHz、100MHz、125 MHz或200 MHz时钟频率下产生差分HCSL输出。输出可以通过适当的端接与LVDS连接。NB3N51032为要求低电磁干扰（EMI）的应用提供-0.5%和-0.75%的可选扩频选项。也没有可用的点差设置。

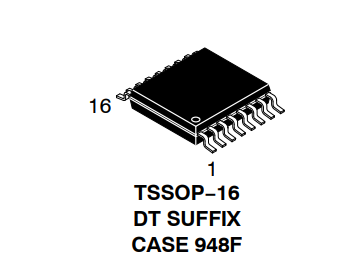

NB3N51032低相位噪声时钟发生器IC的概述及特性、应用分析

特性

•点差为-0.5%、-0.75%和无点差

•EMI降低

•典型周期抖动RMS为1.5 ps

•一流的抖动性能

•使用25 MHz基模并联谐振晶体

•不需要外部环路滤波器

•HCSL差分输出或LVDS，具有正确的端接

•输入频率的四个可选乘法器

•通过三态输出启用输出

•符合PCIe Gen1、Gen2、Gen3、Gen4抖动标准

应用

•网络

•消费者

•计算和外围设备

•工业设备

•PCIe时钟第1代、第2代、第3代和第4代

•千兆以太网

•FB DIMM

•交换机和路由器

•机顶盒、液晶电视

•服务器、台式计算机

•自动化测试设备
