MAAL-008624低噪声射频放大器的概述、特性及应用分析

2025/6/4 11:37:48
浏览次数: 4

MACOM的MAAL-008624是一款低成本、表面贴装封装的高动态范围、低噪声GaAs MMIC放大器。它采用外部输入匹配来获得最佳的噪声系数性能和工作频率灵活性。MAAL-008624还具有灵活的偏置功能，以控制电流消耗与动态范围的权衡。MAAL-008626可以在3 V至8 V范围内的任何电源电压下运行。其电流可以通过外部电阻器控制在20mA至80mA的范围内。

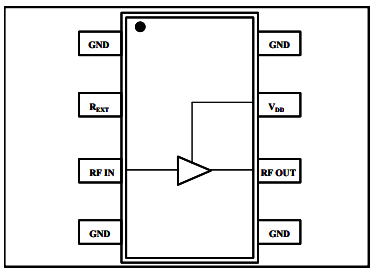

MAAL-008624低噪声射频放大器的概述、特性及应用分析

MAAL-008624非常适合在需要低噪声系数、高增益、高动态范围和低功耗的地方使用。典型应用包括CDMA450基站中的接收机前端。它在固定和便携式蜂窝以及450 MHz ISM系统中也可用作增益块、缓冲器、驱动器和中频放大器。

特性

·低噪声系数：0.9 dB

·可调电流：20至80mA，带外部电阻器

·符合RoHS标准的MAALSS0025版本

·260°C回流兼容

·无卤素“绿色”模塑料

·铜上镀100%哑光锡

·无铅SOIC-8封装

·单电源：+3至+8 VDC

·高增益：21dB

·高OIP3:5V、60mA偏压下为+28dBm

应用

·ISM

·无线网络和通信
