ADRF5716硅制2位数字衰减器的概述、特性及应用分析

2025/6/5 14:26:09

浏览次数: 3

ADRF5716是一款硅制2位数字衰减器，衰减控制范围为48 dB，步长为16 dB，支持无毛刺操作。

该设备的工作频率为100 MHz至30 GHz，插入损耗优于2.9dB，衰减精度优于1.5 dB。ADRF5716的ATTIN和ATTOUT端口在所有状态下的RF输入功率处理能力平均为30 dBm，峰值为33 dBm。

ADRF5716需要+3.3V和-3.3V的双电源电压。该器件具有并行模式控制和互补金属氧化物半导体（CMOS）/低压晶体管到晶体管逻辑（LVTTL）兼容控制。

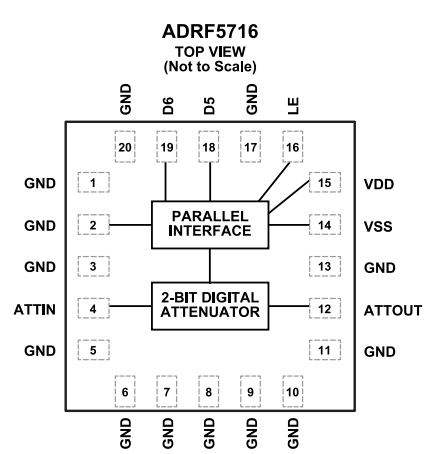

ADRF5716硅制2位数字衰减器的概述、特性及应用分析

ADRF5716还可以在施加单个正电源电压（VDD）的情况下工作，负电源电压（VSS）接地。ADRF5716射频端口设计用于匹配50Ω的特性阻抗。ADRF5716采用20端子、3mm×3mm、符合RoHS标准的焊盘栅格阵列[LGA]封装，工作温度范围为-40°C至+105°C。

特性

•超宽带频率范围：0.1 GHz至30 GHz

•衰减范围：16 dB阶跃至48 dB

•插入损耗低

•8 GHz时为1.6 dB•18 GHz时为2.2 dB

•30 GHz时为2.9 dB

•衰减精度

•±（衰减状态的0.25+3.6%）dB，典型值高达8 GHz

•±（衰减状态的0.10+1.8%）dB，典型值高达18 GHz

•±（衰减状态的0.50+2.8%）dB，典型值高达30 GHz

•典型步进误差

•8 GHz以下典型值为±0.7 dB

•±1.0 dB，最高可达18 GHz

•高达30 GHz的典型值为±1.5 dB

应用

工业扫描仪

测试和仪器

蜂窝基础设施：5G毫米波

军用无线电、雷达、电子对抗措施（ECM）

微波无线电和甚小口径终端
