HMC221B单刀双掷(SPDT)开关芯片的概述及特性分析

2025/6/6 11:40:32

浏览次数: 4

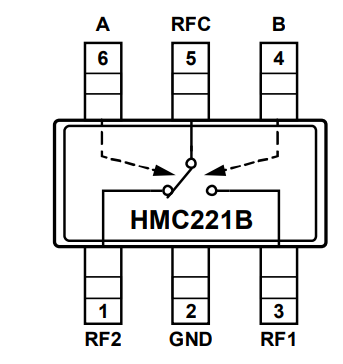

HMC221B是一款单刀双掷(SPDT)开关，额定频率范围为10 kHz至3 GHz，采用6引脚SOT-23塑料封装。该开关提供低于0.8 dB的极低插入损耗（频率高达3 GHz时），非常适合要求低插入损耗和小尺寸的接收器和滤波器开关应用。

关断状态下，RF1和RF2反射短路，而两个控制电压（A和B引脚）所需直流偏置电流极低。请注意，HMC197B在备选引脚排列方面具有相似的性能。

特性

• 低插入损耗：0.4 dB（典型值）

• 输出三阶交调截点(IP3)：55 dBm（典型值）

• 正控制电压：0 V / 3 V

• 超小型封装：SOT-23

应用

• 工业、科研和医疗(ISM)

• PCMCIA无线卡

• 蜂窝应用
