ADG918射频开关芯片的概述、特性及应用分析

2025/6/6 11:50:50
浏览次数: 4

ADG918是采用CMOS工艺制成、具有高隔离和低插入损耗特点并且频率达1 GHz的宽带开关。 ADG918是一款具有50 Ω端接分流引脚的吸收式（匹配）开关。 这些器件设计为在DC至1 GHz频率范围内具有高隔离特性。 它们集成了片内CMOS控制逻辑，从而无需外部控制电路。 控制输入均兼容CMOS和LVTTL。 这些CMOS器件具有低功耗特性，使其非常适合无线和通用高频开关应用。

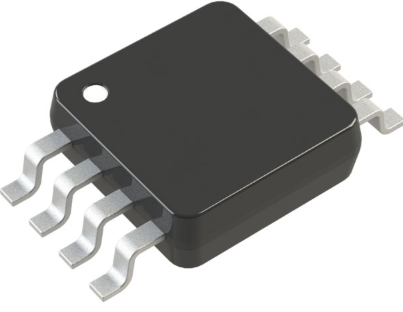

ADG918射频开关芯片的概述、特性及应用分析

特性

• 宽带开关： -3 dB（4 GHz时）

• 吸收式/反射式开关

• 高关断隔离：43 dB（1 GHz时）

• 低插入损耗：0.8 dB（1 GHz时）

• 1.65 V至2.75 V单电源供电

• CMOS/LVTTL控制逻辑

• 8引脚MSOP和小型3 mm x 3 mm LFCSP封装

• 低功耗(<1 µA)

应用

无线通信

通用射频开关

双频应用

高速过滤器选择

数字收发器前端开关

中频切换

调谐器模块

天线分集切换
